凱迪恩KDN-K3系列PLC控制六色曲面膠印機
2007-10-17 00:00 來源：中華印刷包裝網 責編：中華印刷包裝網
一、概述
六色曲面膠印機主要用于塑料杯表面圖案的印制，由于其可以印刷六種不同顏色的圖案而得名，其印刷過程的自動化程度要求是很高的。北京凱迪恩自動化技術有限公司的技術人員經過對其原有工藝的了解學習，然后對其提出修改方案，經生產廠家技術人員的確認，最終確認KDN-K3系列的PLC完全可以實現其功能，并且我們還順利實現了其調墨參數化、自動化的功能，解決了原六色機需人工反復調整墨量的難題，并將其一套伺服系統用簡單的調速系統加以替代，為客戶節省了成本。增加了與觸摸屏的連接，使整個的操作系統顯得更加的簡單明了。
二、系統硬件配置
CPU：KDN-K306-24DT14點輸入10點晶體管輸出；
開關量輸入模塊：KDN-K321-16DX16開關量輸入模塊1塊；
模擬量輸出模塊：KDN-K332-02IV2路模擬量輸出模塊5塊；
開關量輸出模塊：KDN-K322-08DT8路開關量輸出模塊1塊；
KDN-K322-16DT16路開關量輸出模塊2塊；
觸摸屏：MT506S狀態顯示、參數設置、手動操作、產品簡介。

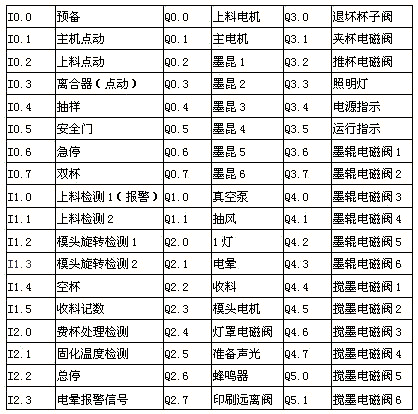

三、KDN-K3主要I/O點分配
四、工藝說明

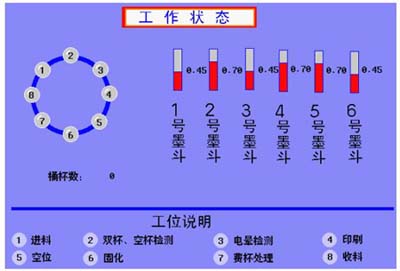

1．主機部分：主要分八個工位
2．工藝流程：
按下啟動按鈕，機器運轉，開始上杯，杯子要經過八個工位。如檢測到雙杯，馬上停機，同時印刷部分與主機脫開，如檢測到空杯時只需將印刷部分與主機脫開。但二者任其一種發生，電暈機需停止輸出；如檢測到破杯或被電暈機擊穿的杯子時，印刷部分馬上與主機脫離，并此杯作為廢杯在7號工位處理；當出現模頭停轉的現象時，電暈機將不能工作，同時主機要停轉，并伴有聲光報警輸出；在固化工位時，如溫度低于80度時，所有經過固化工位的杯子作廢杯處理。最后到達收料工位，收料。
注意:上料電機、主電機、收料電機必須同步運行。
五、結束語
PLC在機器設備中有著廣泛的應用，PLC的使用，大大提高了機械設備控制系統自動化水平和可靠性。此次KDN-K3系列PLC在六色膠印機上的成功應用表明凱迪恩公司生產小型可編程控制器已經具備了進軍印刷機械這種高端應用的能力，也再次印證國產PLC完全具有與國際主流品牌相同的高品質。
